SOLEAL 65

Description

UNE GAMME POLYVALENTE
Les qualités intrinsèques de SOLEAL coulissant en font un référentiel sur le marché, grâce à ses nombreuses possibilités d’adaptations et d’applications. En neuf, comme en rénovation, du projet le plus simple au plus complexe, SOLEAL coulissant offre toujours une solution appropriée. UNE GAMME LARGE ET ÉVOLUTIVE L’offre SOLEAL se décline en de multiples applications : du 2 au 4 rails, du galandage monorail au 3 rails, châssis d’angle rentrant ou sortant, ensembles composés. Toutes ces applications sont disponibles avec drainage caché et avec ou sans seuil PMR (Personnes à Mobilité Réduite).
SOLEAL coulissant est basé sur un module de 55 mm avec une rupture de pont thermique de 20 mm et de 65 mm avec rupture de pont thermique de 30 mm. Les environnements de pose et d’habillage sont communs avec les frappes et portes SOLEAL.
Une version SOLEAL 65 coupe droite ou monobloc est également disponible. Dédiée à des projets en neuf ou à de la série, cette offre présente aussi l’avantage de masses visibles discrètes et d’une haute performance thermique.

GRANDES DIMENSIONS

Conception permettant la réalisation de grandes dimensions pour plus d’apports solaires
Dimensions jusqu’à 4.3 m x 2.6 m avec montants grande inertie en châssis 2 vantaux avec des poids maxi par vantail de 200 kg

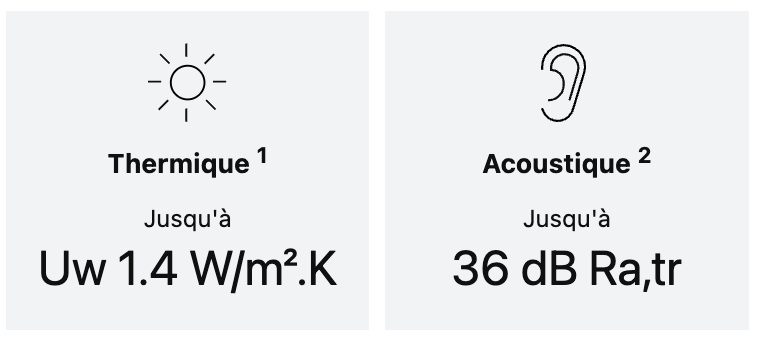

PERFORMANCES THERMIQUES D’ÉTANCHÉITÉ ET ACOUSTIQUES

Véritable bouclier thermique, SOLEAL coulissant 55 mm répond aux attentes actuelles du marché

MULTIPLES APPLICATIONS

2, 3 et 4 rails
Galandage monorail au 3 rails
Châssis d’angle rentrant / sortant du 2 au 4 rails
Châssis d’angle en galandage rentrant /sortant
du 2 au 3 rails
Ensembles composés
Dormant spécifique pour pose directe en applique sur ancienne menuiserie
Habillages (bavettes, tapées et couvre-joints) communs aux portes et fenêtres de la gamme
SOLEAL

2 VERSIONS D’OUVRANTS

Feuillure droite pour des vitrages de 24 à 28 mm
Feuillure élargie pour des vitrages de 29 à 32 mm

DESIGN

Simplicité des formes et masses visibles réduites : 103 mm sur la périphérie, 33 mm sur les montants centraux et 136 mm en percussion centrale du 4 vantaux
Présence discrète des éléments de manœuvre Renfort lame d’une esthétique minimaliste avec possibilité d’agrémenter ce renfort par un profilé
Décor (brevet Technal)
Drainage caché avec évacuation invisible des eaux sur l’ensemble des applications

Les plus de SOLEAL coulissant
Dormant périphérique 2 rails en module 55 et 65 mm
Environnement commun à SOLEAL frappe et porte (bavettes, tapées, couvre-joints, équerres, outillage)
Très faible perméabilité à l’air en réponse aux projets BBC
Solution d’accessibilité conforme à la réglementation PMR
De nombreuses autres applications : 3 et 4 rails, galandage, angle sortant ou rentrant, … (plus d’information au verso)
Système de fermeture par rotation en 1, 3 et 4 points avec montage possible des crémones SOLEAL Frappe Gamme homologuée par un Document Technique d’Applications (D.T.A.)
Performance et esthétique
Finesse des masses visibles, 103 mm sur le pourtour du châssis, 33 mm sur le montant central et 136 mm sur la percussion centrale
Renfort tubulaire ou renfort lame avec option de décor
Grandes dimensions du sol au plafond
Fermeture multipoints (1, 3 et 4) avec option verrouillage à clé
coulissant dormant périphérique est disponible en module 55 ou 65 mm, il est doté de performances élevées lui permettant de répondre aux contraintes actuelles avec des masses vues en
aluminium réduites.
Facilité de pose
Dormants périphériques assemblés par équerre à sertir et à goupiller
Dormants avec couvre-joint intégré pour le neuf
Dormants rénovation pour pose de face sur menuiserie bois
Possibilité de pose par l’extérieur
Roulettes simples et doubles réglables
Roulettes et rail inox pour zone exposée
Pattes de fixation aux gros œuvre adaptées aux
différentes épaisseurs d’isolation
Performances Thermiques module 55 :
Uw : 1.5 W/m².K, TLw : 0.58, Sw : 0.43 (Double
vitrage Ug=1.0 W/m².K avec intercalaire isolant et
L x H = 2.30 x 2.18 m en 2 rails 2 vantaux)
Perméabilité à l’air : Classe 4 / Q4 : 0.19 m3/(h.m²)
Étanchéité à l’eau : Classe 6A
Résistance à la pression du vent : Classe B2
Dimensions du châssis : 3.00 m x 2.50 m en 2 rails-2 vantaux
Prise de volume : 24 à 32 mm
Poids maxi par vantail : Jusqu’à 200 kg
